Barel Inti Wireline Diameter Besar dari GBS di bidang Geoteknik

GBS Large Diameter Wireline Core Barrel sangat efektif ketika inti berkualitas tinggi diperlukan di tanah liat, pasir atau formasi lemah yang lemah. Inti standar 102mm sepenuhnya dipertahankan dalam lapisan Inti PVC bening dan mudah diekstraksi dalam satu bagian setelah setiap inti dijalankan. Sistem laras inti yang sangat serbaguna ini digunakan secara luas dalam pekerjaan geoteknik untuk mendapatkan inti berdiameter besar dalam berbagai formasi geologi.
Quantity:
  • Barel Inti Wireline Diameter Besar
  • ROSCHEN
  • ROS-CB-GBS

Deskripsi Produk


Barel Inti Wireline Diameter Besar dari GBS di bidang Geoteknik


Keuntungan Besar Diameter Wireline Core Barrel:

Diameter besar, inti berkualitas tinggi

Mampu memperoleh pemulihan yang baik di berbagai formasi geologi

Hidraulik yang sangat baik

Sistem yang sangat serbaguna

Data teknis

Spesifikasi

Metode Pengeboran

Metode 1

Metode 2/3

Metode 4

Metode 5

Metode 6

Diameter Lubang (mm)

146.0

150.0

146.0

146.0

146.0

Kumpulan Bit Inti I.D. (mm)

102.0

102.0

109.0

102.0

102.0

Diameter Inti (mm)

102.0

102.0

102.0

95.0

T / A

Ketebalan Kerf / Mahkota (mm)

22.0

24.0

18.5

22.0

22.0

Area Lubang (cm2)

167.5

176.8

167.5

167.5

167.5

Area Inti (cm2)

81.7

81.7

81.7

70.9

T / A

Batang Bor yang Direkomendasikan

GBS Monobloc

Casing yang Direkomendasikan

SW

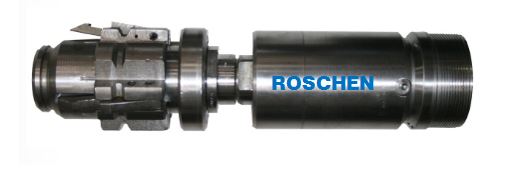

laras inti ukuran besar

Ada beberapa metode berbeda untuk menggunakan laras inti ini:

Metode 1: Untuk coring formasi medium hingga keras. Pengaturan bit adalah 146mm OD x 102mm ID. TC atau bit berlian dapat digunakan tergantung pada geologi.

Metode 2: Untuk coring dalam formasi lunak. Bit TC terutama digunakan yang terdiri dari dua bagian - pilot dan reamer. OD alat untuk membesarkan lubang berukuran 150mm dan ID pilot adalah 102mm.

Metode 3: Untuk coring dalam formasi yang sangat lunak atau longgar. Bitnya sama dengan metode 2 tetapi case pengangkat inti diperpanjang khusus berjalan 25mm di depan bit.

Metode 4:Untuk coring dalam formasi yang sangat lunak atau longgar. Casing pengangkat inti diperpanjang hingga 60mm di depan mata bor. Ban dalam diisi dengan pegas sehingga casing pengangkat inti menarik kembali ke belakang mata bor saat formasi yang lebih keras ditemui. Pengaturan bit adalah 146mm OD x 109mm ID

Metode 5: Sampling tabung Shelby dari formasi lunak atau sangat lunak. Ini adalah lampiran yang menggantikan ban dalam dan memiliki di ujung bawah sebuah tabung penampungan yang mengambil sampel di depan bit. Bitnya sama dengan metode 1

Metode 6: Rakitan pengeboran lubang penuh, ini adalah lampiran yang menggantikan ban dalam untuk tujuan non-coring. Bit inti sama dengan metode 1 dan bit non-inti berdiameter 101.6mm. Untuk pilot coring di depan laras GBS, dimungkinkan untuk memasang laras inti berdiameter lebih kecil (T6-101 atau lebih kecil) sebagai pengganti bit non-coring.


Fungsi Barel Inti Wireline Diameter Besar:

Kait unit tabung dalam terkunci di dalam laras inti luar dan diangkat ke permukaan dengan perangkat overshot yang terhubung ke kabel kabel. Metode pengambilan kabel sangat meningkatkan laju produksi dibandingkan dengan metode inti konvensional tetapi juga membiarkan lubang tertutup sepenuhnya setiap saat untuk memastikan stabilitas lubang bor dalam geologi yang sensitif.

Aplikasi:

GBSDiameter Besar Wireline Core Barrelsangat efektif ketika inti berkualitas tinggi dibutuhkan di tanah liat, pasir atau formasi lemah yang lemah. Inti standar 102mm sepenuhnya dipertahankan dalam lapisan Inti PVC bening dan mudah diekstraksi dalam satu bagian setelah setiap inti dijalankan. Sistem laras inti yang sangat serbaguna ini digunakan secara luas dalam pekerjaan geoteknik untuk mendapatkan inti berdiameter besar dalam berbagai formasi geologi.
