Desain dan pengoperasian laras inti yang diperpanjang.

Tampilan:0     Penulis:Editor Situs     Publikasikan Waktu: 2020-06-08      Asal:Situs

Diperpanjanglaras intiSistem coring (XCB) digunakan dalam studi sedimentologi, iklim, dan paleoceanographic. Barel inti yang diperpanjang biasanya digunakan ketika formasi menjadi terlalu keras untuk inti piston atau ketika kekerasannya tidak cukup untuk memungkinkan penggunaan laras inti putar (RCB) untuk pemanenan yang efektif.

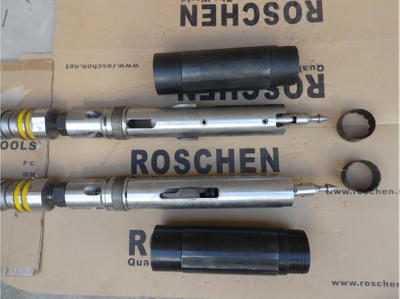

NTW-core-barrel


Artikel ini berisi aspek-aspek berikut:


  • Operasi laras inti diperpanjang

  • Fitur desain

  • Kesimpulan

1. Operasi laras inti diperpanjang


Pengembangan laras inti diperpanjang ditujukan untuk memulihkan sedimen, di mana sedimen terlalu keras untuk inti piston dan inti yang tidak terganggu di zona sedimen ini. Bagian yang diperpanjang dari pemuatan pegas melintasi bit inti sehingga laras inti yang diperpanjang menonjol hingga 7 inci di bawah bit untuk menangkap sedimen lunak sebelum diganggu oleh semburan air. Sedimen yang lebih keras akan memaksa tabung bor menarik mata bor untuk melindungi mata bor. Selain itu, perpanjangan beban pegas dapat mengurangi beban benturan yang merugikan akibat sloshing bit. Oleh karena itu, bahkan di sebagian besar sedimen dan basal keras, laras inti yang diperpanjang masih mengungguli inti yang berputar. Namun, setelah corer tipe piston maju (APC) mencapai batasnya, ia dapat menggunakan bha dan bit yang sama untuk melanjutkan pengeboran di lubang yang sama, sebelum perjalanan tali bor harus diganti agar sesuai dengan interval barel inti yang diperpanjang saat ini. panjangnya adalah 13,4m (44,1 kaki) dari bagian bawah sepatu potong ke bagian atas blok kait, tumpukan pegas cakram kedaluwarsa, hanya dipertahankan sebagai pegas kompresi cadangan yang belum dicoba akan menghasilkan masalah yang tidak terduga. B. sub-rakitan utama komponen utama top-down termasuk kait, bagian rentang aksi spline hex, poros pegas dengan pegas kompresi spiral, pelepasan cepat, confucius knalpot, laras inti dengan busing inti transformasi non-rotating dan sepatu bot pemotongan.


2. Fitur Desain


1. kait


Latch dikembangkan khusus untuk digunakan dengan laras inti yang diperpanjang, tetapi dapat digunakan dengan alat lain yang memerlukan mekanisme tekan atau penggerak. Diameter tubuh palka adalah 3/4 inci. Dua anjing Lacky dikunci dengan diameter 5 inci. Ketika laras inti diperpanjang memasuki pipa, anjing Latch dipaksa di pegas (rate = 100 lbs / inci) sampai mereka jatuh ke area leher tarik. Anjing masih frustasi di lubang bor 41/8 \"saat alat bergerak di sepanjang pipa. Palka diperluas menjadi ID 51/2 \" di BHA; ketika laras inti diperpanjang mendarat, kait berada di Bagian. Pegas memaksa anjing untuk mengunci bagian atas leher. Jika pahat diberi gaya ke atas, pindahkan. Kapan alat perlu dirilis untuk pengambilan. Overshoot diturunkan oleh garis untuk mengunci leher kepala. Sebuah tarikan pada kawat menghilangkan leher penarik dari bawah anjing pengunci, dan anjing memasuki alat pelepas dari bawah selongsong kain.


2. Bagian Scoping Hex Splined


Poros heksagonal dari pasangan penggerak ulir luar mirip dengan kontur kepala ulir heksagonal bagian dalam, dan dapat menyediakan hingga 8 inci perpindahan aksial sambil terus menghasilkan torsi.


3. Musim semi


Pegas kompresi spiral sepanjang 34 inci dengan kekakuan pegas 250 lb / pada awalnya menjaga laras inti yang diperpanjang terentang sepenuhnya. Gaya kompresi 2000 lb akan memampatkan pahat sebesar 8 inci, pada titik ini kepala bahu penggerak cembung pada hex bagian dalam yang cekung.


4. Mekanisme Rilis Cepat


Saat ini, laras inti yang diperpanjang dan apc menggunakan perangkat pelepas cepat, yang mempersingkat waktu penyelesaian antara inti kontinu dengan menyediakan perkakas cepat untuk menyambungkan dan melepaskan tabung inti dari bagian atas perkakas. Bagian cembung dan cekung terhubung dan berputar 90 ° untuk mengunci bersama.


5. Ventilasi Sub


Exhaust valve Vent Sub dilengkapi dengan check valve satu arah yang, ketika inti masuk, memungkinkan fluida mengalir dari silinder inti ke dalam annulus silinder, tetapi mencegah aliran ke arah yang berlawanan untuk melindungi inti agar tidak tersapu selama proses pengambilan.


6. Non-rotasi lapisan inti


Inti hingga 9,8 m (32,1 kaki) dapat dipulihkan dalam liner inti butirat standar. Ujung bawah Vent Sub menyediakan cincin bagian dalam untuk perangkat bantalan yang dikenal sebagai Liner Hanger, yang merupakan penyangga atas untuk lapisan inti. Diameter luar turun dari 3 inci menjadi 27/8 inci dengan rentang 6 inci dan bagian bawah dipasang pada busing gesekan rendah. Liner berdiameter luar 2,817 inci tidak kaku dan dapat menekuk dengan bebas hingga menyentuh dinding barel bagian dalam di mana saja. Resistensi induktif tambahan ini dianggap sebagai masalah kecil dibandingkan dengan kompleksitas yang disebabkan oleh penggunaan liner non-standar.


7. Memotong Sepatu


XCB menggunakan sepatu bot potong terintegrasi untuk memangkas inti. sepatu bot terletak di depan mata bor inti utama, yang mengurangi inti \"gerusan \" (yaitu, kerusakan inti yang disebabkan oleh semprotan air dari nosel mata bor utama). Manfaat: Meningkatkan pemulihan inti dan mengurangi gangguan inti dalam formasi keras hingga sedang.


3. Kesimpulan


Kami percaya bahwa melalui penjelasan di atas, Anda pasti sudah mengetahui desain dan pengoperasian inti yang diperpanjang. Jika Anda memiliki pertanyaan, jangan ragu untuk menghubungi kami.
