Sistem Pengeboran Simetris
Deskripsi Produk

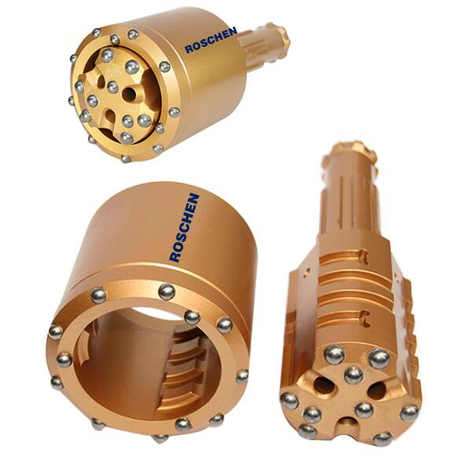

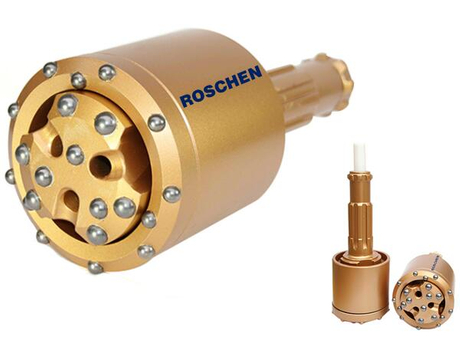

Sistem pengeboran simetris
Sistem pengeboran simetris yang dapat diambil dengan palu DTH dirancang untuk mengebor dan memasukkan lubang secara bersamaan melalui kondisi tanah yang tidak stabil. Mata bor batu pengemudi yang digabungkan dengan cincin yang memuaskan atau cincin yang dapat digunakan kembali membuat desain kepala wajah penuh yang secara signifikan meningkatkan tingkat penetrasi dan kelurusan lubang pengeboran. Alur pembilasan internal bersama dengan sepatu casing built-in memberikan segel yang baik ke tombol lubang pengeboran, meminimalkan gangguan di sekitar lubang bor.
| Tabung Casing OD | Deringkan Bit OD | Min. ID Sepatu Casing | Diameter Bit Pilot | Gaya Hammer Shank | ||||
| mm | inci | mm | inci | mm | inci | mm | inci | |
| 108 ~ 127 | 4 1/4 ~ 5 | 118 ~ 134 | 4 5/8 ~ 5 1/4 | 78 ~ 101 | 3 1/16 ~ 4 | 77 ~ 92 | 3 1/32 ~ | DHD3.5, Cop34, Misi 30 |
| 3 5/8 | ||||||||
| 140 ~ 146 | 5 1/2 ~ | 150 ~ 156 | 5 27/64 ~ | 94 ~ 117 | 3 45/64 ~ | 105 ~ 124 | 4 1/8 ~ | DHD340A, SD4, QL40, Mission40 |
| 5 3/4 | 6 1/8 | 4 5/8 | 4 57/64 | |||||
| 168 ~ 178 | 6 5/8 ~ 7 | 178 ~ 195 | 7 ~ 7 5/8 | 121 ~ 150 | 4 3/4 ~ 5 7/8 | 125 ~ 156 | 4 59/64 ~ | DHD350R, SD5, QL50, Mission50 |
| 6 9/64 | ||||||||
| 194 ~ 219 | 7 5/8 ~ | 203 ~ 234 | 8 ~ 9 1/4 | 148 ~ 190 | 5 5/8 ~ | 150 ~ 203 | 5 7/8 ~ 8 | DHD360, SD6, QL60, Mission60 |
| 8 5/8 | 7 1/2 | |||||||
| 219 ~ 325 | 8 5/8 ~ | 235 ~ 348 | 9 1/4 ~ | 190 ~ 284 | 7 1/2 ~ | 165 ~ 306 | 6 1/2 ~ | DHD380, QL80, SD8, Misi 80 |
| 12 3/4 | 13 11/16 | 11 3/16 | 12 3/64 | |||||
| 244 ~ 406 | 9 5/8 ~ 16 | 273 ~ 440 | 10 3/4 ~ | 210 ~ 364 | 8 1/4 ~ | 190 ~ 340 | 7 1/2 ~ | SD10, Numa100 |
| 17 5/16 | 14 5/16 | 13 25/64 | ||||||
| 406 ~ 558 | 16 ~ 22 | 419 ~ 590 | 16 1/2 ~ | 328 ~ 514 | 12 27/32 ~ | 340 ~ 440 | 13 25/64 ~ | SD12, DHD112, Numa120, Numa125 |
| 23 1/4 | 20 1/4 | 17 3/8 | ||||||
| 508 ~ 762 | 20 ~ 30 | 526 ~ 798 | 20 45/64 ~ | 412 ~ 716 | 16 1/4 ~ | 470 ~ 685 | 18 1/2 ~ | SUP205 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 609 ~ 762 | 24 ~ 30 | 637 ~ 798 | 25 ~ | 513 ~ 716 | 20 3/16 ~ | 540 ~ 685 | 21 1/4 ~ | SUP245 |
| 31 7/16 | 28 3/16 | 26 31/32 | ||||||
| 863 | 34 | 900 | 35 7/16 | 815 | 32 3/32 | 785 | 30 27/32 | SUP325 |
Fitur dan Keunggulan Sistem Pengeboran Casing Simetris:
1) Performa kerja yang stabil dan dapat diandalkan
2) Desain kepala wajah penuh untuk penetrasi yang lebih cepat dan lubang yang lebih lurus
3) Torsi yang dibutuhkan lebih sedikit daripada pengeboran eksentrik
4) Bisa mengebor secara vertikal, horizontal atau segala arah
5) Minimalkan gangguan pada lubang yang dibor
6) Penghapusan stek yang efektif
7) Unlocking-relocking dengan mudah
8) Mudah dioperasikan dan keamanan sistem
9) Diameter bit cincin yang bervariasi agar sesuai dengan kebutuhan casing yang berbeda
10) Getaran yang lebih sedikit dari rig pengeboran
Sistem Pengeboran Casing Simetris dirancang untuk mengebor lubang dengan berbagai ukuran, mulai dari 108 hingga 863mm (4 1/4 hingga 34 in), di setiap sudut (termasuk horizontal), hingga kedalaman berapa pun (di luar 100 meter) melalui formasi yang tidak terkonsolidasi secara bersamaan dengan casing . Alur pembilasan internal bersama dengan sepatu casing built-in memberikan segel yang baik ke tombol lubang pengeboran, dan dengan demikian meminimalkan gangguan di sekitar lubang bor. Itu membuat casing mudah diikuti dan peralatan serta pengoperasiannya sederhana, dan direkomendasikan untuk banyak aplikasi, seperti tiang pancang mikro, penyangga, penahan, pekerjaan kelautan dan pengeboran horizontal dll.
